Как выбрать фотоэлектрический датчик: полное руководство

Опубликовано autonics

Введение: почему правильный выбор датчика — это инженерная задача

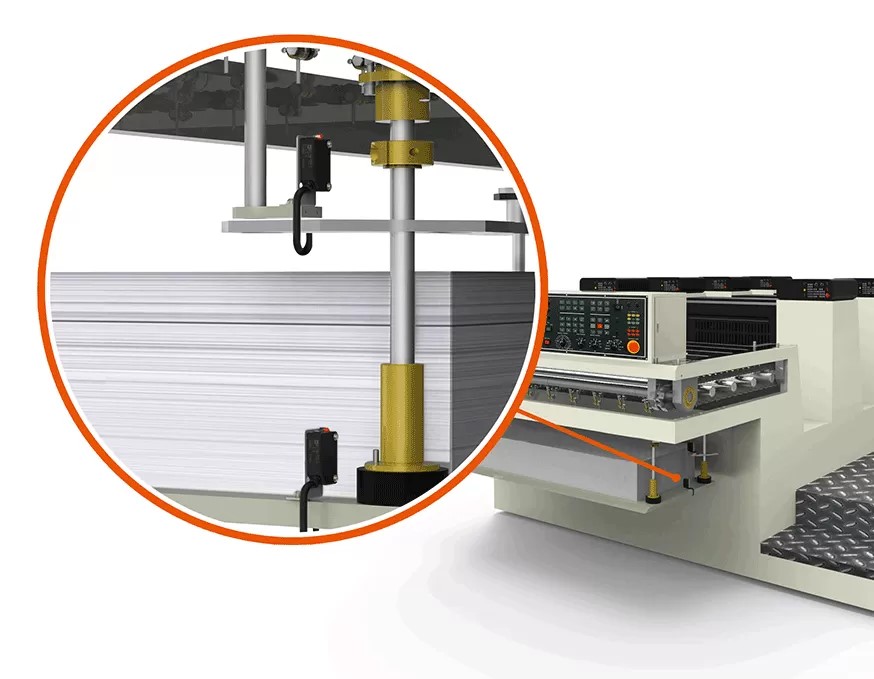

Фотоэлектрические датчики занимают одно из центральных мест в арсенале средств промышленной автоматизации. Их применяют в каждой отрасли — от пищевого производства до полупроводниковой промышленности, от складской логистики до медицинского приборостроения. Однако обилие принципов работы, форм-факторов и технических параметров нередко превращает выбор конкретной модели в непростую инженерную задачу.

Данная статья систематизирует ключевые параметры выбора и помогает специалисту принять обоснованное решение, опираясь на технические требования конкретного применения, а не на случайный или привычный выбор.

Пять принципов работы: когда применять каждый из них

Диффузный принцип

Излучатель и приёмник размещены в едином корпусе. Датчик регистрирует световой поток, отражённый непосредственно от поверхности объекта. Главное преимущество — простота монтажа: требуется только одна точка установки, кабельная инфраструктура — только с одной стороны. Ограничение — зависимость от коэффициента отражения объекта: тёмные и поглощающие поверхности снижают надёжность срабатывания.

Оптимальные применения: обнаружение объектов с достаточной отражательной способностью на коротких дистанциях, задачи с ограниченным монтажным пространством.

Примеры из каталога Autonics: серии BA, BEN, BH, BJ, BM, BMS, BTF, BTS.

Диффузный BGS (Background Suppression — подавление фона)

Усовершенствованная версия диффузного принципа с угловой триангуляцией. Датчик срабатывает только на объекты в строго определённой фокальной зоне, игнорируя фоновые поверхности за её пределами. Ключевое преимущество — устойчивость к фону: конвейерные ленты, монтажные платы, рабочие столы не вызывают ложных срабатываний.

Оптимальные применения: обнаружение объектов непосредственно на подложке или конвейере, задачи с насыщенным фоном.

Примеры: серии BJ (BGS-исполнение), BTF15, BTS15/BTS30.

Рефлекторный принцип (с обратным отражением)

Датчик работает в паре с уголковым отражателем, установленным напротив. Световой луч возвращается от отражателя к приёмнику. Объект обнаруживается при прерывании отражённого луча. Преимущество — значительно большая рабочая дистанция по сравнению с диффузным принципом при сохранении простоты монтажа (кабель только с одной стороны). Важное уточнение: при наличии глянцевых и зеркальных объектов необходимо применять исполнение с поляризационным фильтром.

Оптимальные применения: контроль конвейерных линий, ворот, проходов при расстоянии до нескольких метров.

Примеры: серии BEN, BH, BJ, BM, BMS, BR, BTS200.

Барьерный принцип (на пересечении луча)

Раздельные излучатель и приёмник устанавливаются строго напротив друг друга. Объект обнаруживается в момент пересечения светового барьера. Наивысшая надёжность среди всех принципов, максимальная дальность и устойчивость к загрязнению оптики. Недостаток — необходимость прокладки кабелей и монтажа с двух сторон контролируемой зоны.

Оптимальные применения: защитные зоны, протяжённые конвейеры, задачи с жёсткими требованиями к надёжности обнаружения.

Примеры: серии BA, BEN, BH, BJ, BM, BMS, BPS, BR, BTF, BTS.

Конвергентный (сходящийся) луч

Оптическая система фокусирует световой поток в строго определённой точке пространства. Срабатывание происходит только в фокальной плоскости. Принципиальное преимущество — абсолютная нечувствительность к фоновым поверхностям и высокая пространственная избирательность. Применяется для обнаружения объектов в точно заданной позиции.

Оптимальные применения: обнаружение объектов на подложке, цветовые метки, прецизионное позиционирование.

Примеры: серии BC, BTS15/BTS30.

Ключевые параметры выбора: пошаговый алгоритм

Шаг 1. Определите расстояние до объекта

Это первый и наиболее очевидный параметр. Диффузный принцип оптимален на расстояниях до нескольких сотен миллиметров — одного метра. Рефлекторный — до нескольких метров. Барьерный — от нескольких метров до 20 и более. Узконаправленный луч серии BR обеспечивает обнаружение на расстоянии до 200 метров.

Шаг 2. Оцените оптические свойства объекта

Тёмные, матово-чёрные или поглощающие поверхности — плохие кандидаты для диффузного принципа. Зеркальные и глянцевые объекты требуют рефлекторного исполнения с поляризационным фильтром. Прозрачные объекты — специальных решений (барьерный тип или поляризация).

Шаг 3. Оцените монтажные ограничения

Доступна ли противоположная сторона зоны обнаружения для монтажа? Если нет — выбор ограничен диффузным, конвергентным или рефлекторным принципом. Каков допустимый габаритный профиль датчика? Для предельно стеснённых условий — серии BTF (плоский) или BTS (тонкий).

Шаг 4. Определите условия эксплуатации

Наличие масел, СОЖ, химически агрессивных сред — однозначный выбор в пользу специализированных исполнений. Серия BJR-F разработана именно для таких условий. Высокая запылённость и вибрация склоняют выбор к металлическому корпусу (серия BR, исполнение -C).

Шаг 5. Учтите требования к быстродействию

Для высокоскоростных линий с частотой появления объектов выше нескольких десятков герц специально оптимизирована серия BMS с минимальным временем срабатывания.

Шаг 6. Определите параметры электрического подключения

Тип питания (DC или универсальный AC/DC), тип выходного транзистора (NPN или PNP) и совместимость с архитектурой ПЛК — обязательные параметры для финального выбора модели. Серия BEN поддерживает оба диапазона питания в рамках единой линейки.

Поляризационный фильтр: когда он обязателен

Стандартные рефлекторные датчики имеют уязвимость: зеркальная поверхность объекта способна отражать световой луч обратно к приёмнику, имитируя сигнал от штатного рефлектора. В результате датчик «не замечает» объект с блестящей поверхностью — ложное несрабатывание.

Встроенный поляризационный фильтр решает эту проблему: он пропускает к приёмнику только свет с определённой плоскостью поляризации, характерной для специального уголкового отражателя. Отражения от произвольных поверхностей объектов имеют иную поляризацию и фильтруются. Результат — достоверное срабатывание независимо от материала поверхности объекта.

В каталоге Autonics рефлекторные датчики с поляризационным фильтром доступны в сериях BEN3M-PDT/PFR, BH4M-PDT, BJ1M-PDT/BJ3M-PDT, BTS200-MDT и других.

Итоговая матрица выбора

Условие применения	Рекомендуемый принцип	Серии Autonics
Простое обнаружение, < 1 м	Диффузный	BA, BM, BMS, BJ
Объект на подложке / конвейере	Диффузный BGS	BJ BGS, BTF15, BTS
Расстояние 1–5 м, матовые объекты	Рефлекторный стандарт	BEN, BH, BM, BJ
Глянцевые / зеркальные объекты	Рефлекторный + поляризация	BEN3M-P, BH4M-P, BJ
Расстояние > 5 м или max надёжность	Барьерный	BEN, BJ, BR, BPS
Дальность до 200 м	Узконаправленный луч	BR200-DDTN
Масло, СОЖ, агрессивная среда	Маслостойкое исполнение -F	BJR-F
Предельно малый корпус	Плоский / тонкий	BTF, BTS
Высокая скорость линии	Малое время срабатывания	BMS
Жидкость в трубке	Датчик уровня	BL
Цветовые метки	Конвергентный / цветовой	BC
Многопозиционный контроль	4-канальный U-тип	BUM4

Заключение

Последовательный подбор фотоэлектрического датчика по расстоянию, типу объекта, условиям монтажа, среде эксплуатации, требованиям к быстродействию и электрическому подключению позволяет избежать типичных ошибок и получать стабильное срабатывание в реальных условиях производства. Использование специализированных серий Autonics (BR, BJR-F, BMS, BTF, BEN) упрощает стандартизацию датчиков на предприятии, снижает номенклатуру позиций на складе и повышает надёжность работы оборудования в долгосрочной перспективе.
