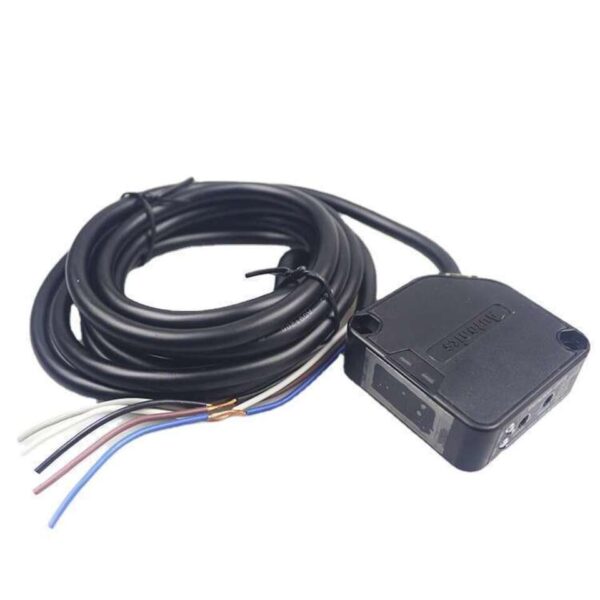

BEN Серия — Фотоэлектрические датчики с универсальным входом питания

Датчики фотоэлектрические серии BEN от Autonics — это многофункциональная линейка приборов обнаружения объектов, объединяющая в одной серии четыре принципа детектирования и два диапазона напряжения питания.

Универсальность питания как ключевое конкурентное преимущество

Ключевая особенность серии — поддержка как низковольтного постоянного тока (12–24V DC), так и универсального входа переменного и постоянного тока (24–240V AC/DC), что делает датчики BEN совместимыми с абсолютным большинством существующих промышленных электроустановок без применения дополнительных преобразователей питания.

Расстояние срабатывания варьируется от 300 мм до 10 метров в зависимости от выбранного принципа работы, что обеспечивает широчайший охват прикладных задач — от компактных технологических ячеек до протяжённых конвейерных линий.

Принципы работы: четыре метода детектирования в одной серии

Серия BEN охватывает все основные оптические методы обнаружения объектов, применяемые в промышленной автоматизации:

Диффузный принцип (300 мм) — источник излучения и фотоприёмник интегрированы в единый корпус. Обнаружение осуществляется по отражённому от объекта световому потоку. Оптимален для обнаружения объектов в условиях, где установка дополнительных элементов на противоположной стороне конструктивно затруднена.

На пересечении луча — барьерный тип (10 м) — передатчик и приёмник размещаются раздельно, напротив друг друга. Объект обнаруживается в момент пересечения светового барьера. Обеспечивает максимальную дальность срабатывания и наивысшую помехозащищённость среди всех оптических методов.

С обратным отражением, стандартного типа (5 м) — датчик работает в паре с рефлектором (отражателем). Световой луч, направленный на отражатель, возвращается обратно к приёмнику. Объект фиксируется при прерывании отражённого луча. Упрощает монтаж по сравнению с барьерным типом, сохраняя значительную рабочую дистанцию.

С обратным отражением, встроенный поляризационный фильтр (3 м) — усовершенствованная версия рефлексного принципа с поляризационным фильтром. Исключает ложные срабатывания от блестящих, зеркальных и глянцевых поверхностей объектов, которые в стандартном исполнении могут имитировать сигнал от отражателя.

Технические характеристики и исполнения

Все модели серии BEN выпускаются в двух вариантах по напряжению питания, что обозначается в маркировке суффиксом -DT (12–24V DC) и -FR (24–240V AC/DC):

Такая структура каталога позволяет выбрать оптимальную модель как по физическому принципу детектирования, так и по параметрам электропитания — без необходимости установки дополнительных согласующих устройств.

Область применения

Широкий диапазон принципов работы и расстояний срабатывания определяет универсальность применения датчиков серии BEN в различных отраслях промышленности:

• Конвейерные и транспортные системы — контроль прохождения деталей, тары и паллет на производственных и складских линиях;
• Станкостроение и металлообработка — обнаружение заготовок, позиционирование рабочих органов и защитные барьеры на обрабатывающих центрах;
• Пищевая и фармацевтическая промышленность — детектирование упаковки и продукции на фасовочных линиях;
• Деревообрабатывающая и мебельная промышленность — обнаружение изделий из материалов с различным коэффициентом отражения, включая глянцевые покрытия;
• Автомобильная промышленность — барьерный контроль рабочих зон, слежение за перемещением компонентов на сборочных конвейерах;
• Складская логистика — автоматическое распознавание присутствия объектов на стеллажных и сортировочных системах.

Преимущества выбора серии BEN

Серия BEN от Autonics олицетворяет принцип «один датчик — любая инфраструктура»: независимо от того, какое напряжение питания используется на вашем предприятии — стандартное промышленное постоянного тока или традиционное переменного тока промышленной частоты — в линейке всегда найдётся совместимая модель. Это кардинально упрощает процесс стандартизации компонентной базы и снижает складские запасы запасных частей.

Надёжная схемотехника, защита от переполюсовки и короткого замыкания в цепи нагрузки, а также устойчивость к внешним световым помехам обеспечивают стабильную работу в круглосуточном режиме на протяжении всего жизненного цикла оборудования. Компактный стандартизированный корпус с индикацией состояния выхода гарантирует оперативную диагностику непосредственно на месте монтажа.

Часто задаваемые вопросы

❓ Вопрос 1: В чём практическая разница между моделями с питанием 12–24V DC и 24–240V AC/DC при выборе датчика серии BEN?

Модели с питанием 12–24V DC (суффикс -DT) предназначены для систем, оснащённых централизованными низковольтными источниками питания постоянного тока — как правило, это современные шкафы управления на базе ПЛК с блоками питания 24V DC. Модели с питанием 24–240V AC/DC (суффикс -FR) обладают универсальным входом и могут подключаться непосредственно к промышленным сетям переменного тока 110V или 220V, что актуально при модернизации устаревшего оборудования или в децентрализованных установках без выделенного блока питания DC. Выбор определяется исключительно архитектурой электроснабжения конкретного объекта.

❓ Вопрос 2: Когда следует выбирать модель с поляризационным фильтром (BEN3M-PDT/PFR) вместо стандартного рефлексного исполнения (BEN5M-MDT/MFR)?

Стандартное рефлексное исполнение корректно работает с объектами, имеющими матовую или диффузно-рассеивающую поверхность. Однако если в рабочей зоне датчика присутствуют объекты с зеркальными, глянцевыми, хромированными или металлизированными поверхностями, они способны отражать световой луч обратно к приёмнику подобно штатному ретрорефлектору — что приводит к ложному несрабатыванию. Встроенный поляризационный фильтр в моделях BEN3M исключает этот эффект: он пропускает только поляризованный свет, возвращённый именно от специального отражателя, игнорируя отражения от произвольных поверхностей объектов.

❓ Вопрос 3: Требуется ли отдельный отражатель для работы барьерных датчиков серии BEN (BEN10M), и как правильно организовать их монтаж?

Барьерные датчики BEN10M работают по принципу разнесённой оптической пары: передатчик и приёмник — это два отдельных прибора, которые устанавливаются напротив друг друга на расстоянии до 10 метров. Специальный ретрорефлектор в данном случае не требуется. При монтаже необходимо обеспечить точное соосное выравнивание оптических осей передатчика и приёмника, а также подвести питание и сигнальные линии к каждому из приборов раздельно. При правильной юстировке барьерный тип обеспечивает наивысшую надёжность обнаружения и максимальную устойчивость к загрязнению оптики по сравнению с другими методами.

💡 Совет по подбору: При наличии нескольких точек контроля с разными расстояниями срабатывания на одном производственном участке рекомендуем унифицировать выбор по напряжению питания — это упростит монтаж, снизит номенклатуру запасных частей и сократит время технического обслуживания.
