BS5 СЕРИЯ

BS5 Серия — Миниатюрные щелевые фотоэлектрические датчики с глубиной паза 9 мм

Конструктивная особенность датчиков F-типа серии BS5 состоит в том, что излучатель и приёмник жёстко зафиксированы в одном корпусе на заданном расстоянии.

Щелевой принцип обнаружения в миниатюрном исполнении

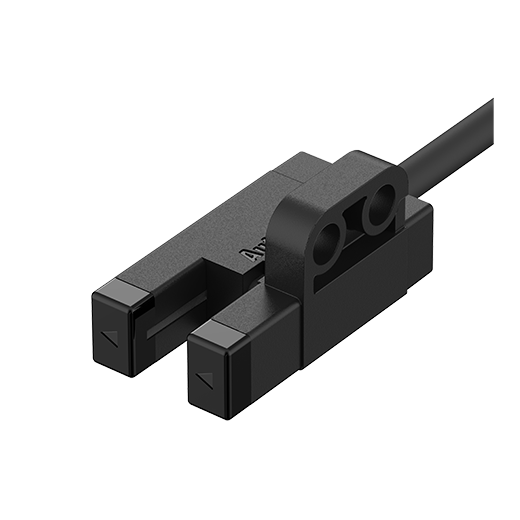

Датчики серии BS5 от Autonics представляют собой специализированные щелевые (пазовые) фотоэлектрические датчики F-образной конфигурации, в которых излучатель и приёмник интегрированы в единый U-образный корпус и направлены строго друг на друга через фиксированный воздушный зазор. Объект обнаруживается в момент прохождения через этот зазор — прерывая световой барьер между излучателем и приёмником.

Глубина рабочего паза 9 мм и фиксированное расстояние срабатывания 5 мм определяют область применения серии BS5: прецизионное обнаружение тонких объектов — флажков энкодеров, перфорированных лент, рычагов, флажков концевых выключателей, кромок материалов и малогабаритных деталей — в условиях, где требуется абсолютная воспроизводимость зазора между излучателем и приёмником без каких-либо настроек при монтаже.

Принцип работы: барьерный метод в едином корпусе

Особенность датчиков F-типа серии BS5 состоит в том, что излучатель и приёмник жёстко зафиксированы в одном корпусе на заданном расстоянии. Это принципиально отличает щелевой датчик от классического барьерного (сквозного) типа, где два прибора монтируются раздельно и требуют тщательной взаимной юстировки:

• Юстировка не требуется — оптическая ось строго определена геометрией корпуса с завода;
• Расстояние срабатывания фиксировано — 5 мм, что исключает дрейф характеристик в процессе эксплуатации;
• Воспроизводимость при замене — любой новый датчик той же модели обеспечивает идентичные характеристики обнаружения без повторной настройки.

Серия поддерживает два режима работы индикатора срабатывания, кодируемых в обозначении модели:

• M (Light ON) — индикатор активируется при наличии оптической связи, то есть когда объект не прерывает световой барьер;
• R (Dark ON) — индикатор активируется при прерывании светового барьера, то есть когда объект находится в пазу.

Технические характеристики и структура исполнений

Серия BS5 охватывает 20 исполнений, сформированных комбинацией варианта подключения, типа выхода и режима индикации. Структура обозначений:

Базовые модели серии BS5:

Суффикс -F обозначает специальное исполнение с расширенными характеристиками — точные параметры уточняются по технической документации на конкретную модель.

Область применения

Компактная U-образная геометрия корпуса и фиксированный зазор срабатывания делают датчики серии BS5 незаменимыми в задачах, требующих встраивания датчика непосредственно в конструкцию механического узла:

• Энкодеры и угловые преобразователи — обнаружение флажков и прорезей кодового диска при угловом позиционировании валов, сервоприводов и шаговых двигателей;
• Принтеры, плоттеры и копировальная техника — контроль подачи бумаги, обнаружение кромки листа и регистрационных меток на носителе;
• Медицинское и лабораторное оборудование — обнаружение флажков позиционирования в дозирующих насосах, центрифугах и аналитических приборах;
• Робототехника и сервоавтоматика — определение начального и конечного положений исполнительных механизмов, контроль хода рычагов и тяг;
• Офисная и банковская техника — датчики подачи документов в банкоматах, сортировщиках купюр и документах;
• Производство электроники — обнаружение компонентов на подающих лентах автоматов SMT, контроль подачи гибких шлейфов и кабелей.

Преимущества выбора серии BS5

Серия BS5 от Autonics воплощает принцип «встроенная точность без настройки»: конструктивно зафиксированный зазор исключает один из основных источников нестабильности в барьерных системах — погрешность взаимной юстировки излучателя и приёмника. Для инженеров-конструкторов это означает полную предсказуемость характеристик с первого момента монтажа, а для служб технического обслуживания — мгновенную замену датчика без повторной настройки и проверки оптической оси.

Наличие исполнений с выходами NPN и PNP, двух вариантов подключения (кабель и разъём) и двух режимов индикации в рамках единой конструктивной платформы обеспечивает прямую совместимость с подавляющим большинством промышленных контроллеров и систем управления без применения внешних согласующих элементов.

Часто задаваемые вопросы

❓ Вопрос 1: Чем щелевой датчик BS5 F-типа принципиально отличается от стандартного барьерного датчика, и в каких случаях следует выбирать именно щелевое исполнение?

Принципиальное отличие щелевого датчика F-типа от классического барьерного заключается в конструктивном объединении излучателя и приёмника в одном корпусе с жёстко фиксированным зазором. В классическом барьере два прибора монтируются раздельно и требуют точной взаимной юстировки, прокладки двух кабельных трасс и периодической проверки соосности в процессе эксплуатации. Щелевой датчик BS5 монтируется как единый прибор, не требует юстировки и обеспечивает немедленную готовность к работе после установки. Выбор F-типа оправдан, когда геометрия объекта обнаружения позволяет ему проходить через паз датчика — флажки, перфорированные диски, кромки лент, тонкие рычаги — и когда требуется максимальная воспроизводимость характеристик при частой замене датчика.

❓ Вопрос 2: Как выбрать между NPN и PNP исполнением выходного транзистора для датчиков BS5 серии?

Выбор типа выходного транзистора определяется архитектурой входных цепей применяемого контроллера или системы управления. Датчики с выходом NPN (модели без суффикса -P) подключаются к входам с подтяжкой к положительному напряжению питания — такая схема традиционно распространена в японских и азиатских ПЛК, а также в большинстве систем с питанием 24V DC. Датчики с выходом PNP (модели с суффиксом -P) подают положительный потенциал на вход контроллера при срабатывании — данная схема типична для европейских ПЛК и систем с отрицательной логикой общего провода. При проектировании новой системы рекомендуется уточнить тип входов применяемого ПЛК в его технической документации до выбора модели датчика.

❓ Вопрос 3: Каков допустимый размер объектов, проходящих через паз датчика BS5, и как глубина паза 9 мм влияет на применимость датчика?

Датчик серии BS5 обеспечивает надёжное срабатывание при прохождении через паз объектов толщиной не более 5 мм (фиксированное расстояние срабатывания). Объект должен полностью перекрывать световой барьер между излучателем и приёмником в поперечном сечении паза для формирования корректного сигнала срабатывания. Глубина паза 9 мм определяет максимальную высоту объекта, которая может физически войти в рабочую зону датчика: объекты с выступами или габаритами, превышающими глубину паза, не смогут корректно войти в зазор датчика. При проектировании узла рекомендуется обеспечить минимальный зазор между объектом и стенками паза не менее 0,5–1 мм с каждой стороны для исключения механического контакта при вибрации и допусках на изготовление.

💡 Совет по монтажу: При встраивании датчиков BS5 в механические узлы с вращающимися или возвратно-поступательными элементами убедитесь, что флажок или перекрывающий элемент не касается стенок паза датчика в крайних положениях рабочего хода с учётом допусков на биение вала, прогиб кронштейна и температурное расширение конструкции. Механический контакт с корпусом датчика является наиболее частой причиной преждевременного выхода щелевых датчиков из строя.
