Светосигнальные колонны Autonics: Технический обзор для специалистов по автоматизации
1. Назначение и принцип работы
Светосигнальные колонны (сигнальные лампы, башни) — это модульные системы визуального и акустического оповещения, предназначенные для оперативной индикации статуса технологического оборудования, производственных процессов и систем безопасности. Их ключевая задача — предоставить персоналу наглядную и однозначную информацию о текущем состоянии системы (норма, предупреждение, авария, завершение цикла), что позволяет сократить время реакции и минимизировать простои.
Компания Autonics предлагает широкий спектр сигнальных колонн, отличающихся по типу источника света, конструктивному исполнению, диаметру, напряжению питания и способу монтажа.
2. Обзор серий: подбор оптимальной конфигурации
| Серия | Тип корпуса / Ø | Источник света | Напряжение | Ключевые технические особенности и применение |

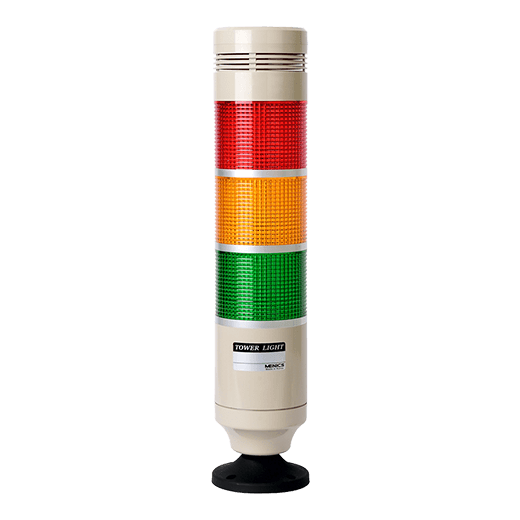

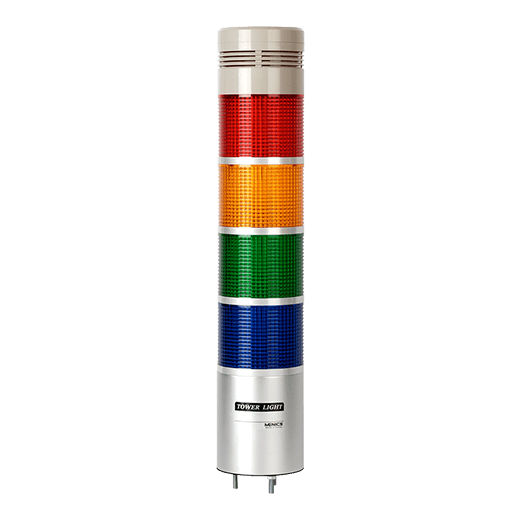

| ML8 / MP8 | Алюминий / Пластик, Ø86 мм | Светодиоды (LED) | 12-24VDC | Промышленные. Прочный алюминиевый корпус (ML8) для тяжелых условий. Яркие светодиоды. Оптимальны для крупных станков и производственных линий. |

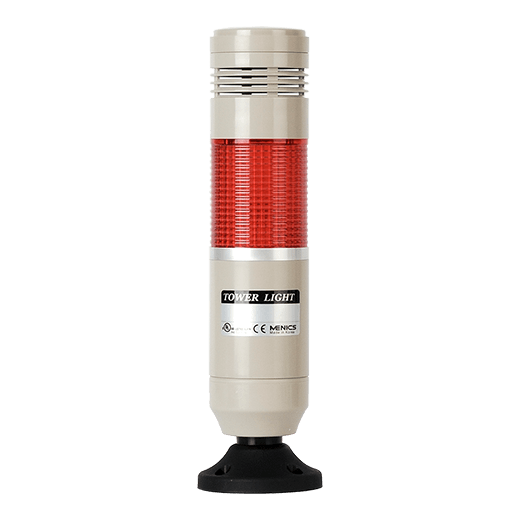

| MT5B / MT5C | Пластик, Ø56 мм | Лампы накаливания | 12-24VDC, 110-220VAC | Стандартные. Классическое, надежное решение. Модель MT5C поддерживает постоянное/мигающее свечение. Широко применяются на конвейерах и в сборочных цехах. |

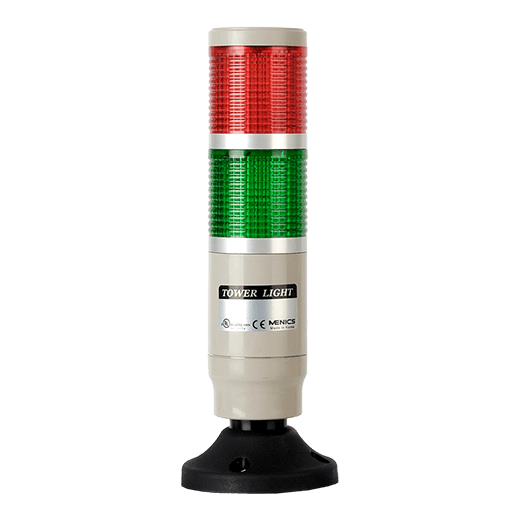

| MT4B | Пластик, Ø45 мм | Лампы накаливания | 12-24VDC, 110-220VAC | Компактные. Идеальны для небольшого оборудования и монтажа в условиях ограниченного пространства. |
| MSGS | Квадратная, с громкоговорителем | Светодиоды (LED) | 12-24VDC | Акустические. Мощный звуковой сигнал (до 105 дБ) с возможностью выбора мелодий. Предназначены для шумных цехов, складов и открытых площадок. |
3. Инженерные преимущества и отраслевые применения
| Преимущество | Техническая реализация и примеры применения |
| Модульная конструкция и гибкость конфигурации | Возможность собирать колонну из отдельных цветовых модулей (красный, желтый, зеленый, синий, белый) и звукового блока (зуммера). Это позволяет создать уникальную конфигурацию под любую технологическую задачу.
Применение: Настройка индикации для многостадийных процессов, где каждый цвет соответствует определенному этапу. |
| Энергоэффективность и долгий срок службы (LED) | Светодиодные модули потребляют до 80% меньше энергии по сравнению с лампами накаливания и имеют ресурс более 50 000 часов. Это снижает эксплуатационные расходы и исключает необходимость частой замены ламп.
Применение: Оборудование с непрерывным циклом работы (24/7), труднодоступные места установки. |
| Надежность в промышленных условиях | Корпуса с высокой степенью защиты (IP54/IP65) и виброустойчивая конструкция обеспечивают стабильную работу в условиях пыли, влаги и механических воздействий.
Применение: Металлообрабатывающие станки (зона СОЖ), деревообрабатывающие цеха (пыль), прессовое оборудование (вибрации). |
| Однозначная и быстрая идентификация статуса | Яркое, равномерное свечение и громкий звуковой сигнал (до 105 дБ) обеспечивают заметность даже на большом расстоянии и в условиях высокого фонового шума.
Применение: Крупные сборочные линии, автоматизированные склады, системы безопасности для предупреждения персонала. |
4. Технический FAQ для специалистов
- В чем принципиальная разница между светодиодными (LED) и ламповыми колоннами?
- LED-колонны (ML8, MP8, MSGS): Долговечны (срок службы >50 000 ч), энергоэффективны, виброустойчивы и обеспечивают более яркий, насыщенный свет. Это современный стандарт для нового оборудования.
- Ламповые колонны (MT-серии): Более низкая начальная стоимость, простота замены источника света. Являются классическим решением для стандартных задач или для замены аналогичных устройств на уже существующем оборудовании.
- Как правильно выбрать диаметр колонны? Выбор зависит от дистанции, с которой будет осуществляться контроль:
- Ø45 мм (MT4B): Для локальной индикации на небольшом оборудовании (до 5 м).
- Ø56 мм (MT5B/MT5C): Стандарт для большинства станков и рабочих зон (до 10-15 м).
- Ø86 мм (ML8/MP8): Для крупных производственных линий и цехов, где требуется видимость на большом расстоянии (>15 м).
- Можно ли добавить звуковой сигнал к стандартной световой колонне? Да, модульная конструкция большинства серий позволяет добавить блок зуммера (зуммер) или сирены в любую часть колонны — сверху, снизу или между цветовыми модулями. Это позволяет гибко адаптировать систему оповещения под конкретные требования.
Заключение
Светосигнальные колонны Autonics — это надежный и гибкий инструмент для построения систем промышленного оповещения. Модульность, разнообразие исполнений и высокая надежность позволяют инженерам и специалистам по автоматизации решать широкий круг задач: от простой индикации на отдельном станке до комплексной системы сигнализации для целой производственной линии.
Для подбора оптимальной конфигурации и получения технической документации обратитесь к нашим специалистам.
