Емкостные датчики уровня: контроль жидкостей, сыпучих материалов и неметаллических объектов

Емкостный датчик уровня — одно из наиболее универсальных решений в промышленной автоматизации. Он работает там, где индуктивный датчик бессилен: с водой, маслом, зерном, пластиком, стеклом, картоном, химическими жидкостями. Принцип действия основан на изменении диэлектрической проницаемости среды в зоне чувствительного элемента — датчик реагирует на любой материал, который меняет емкость между его обкладками и заземленным объектом.

Разберем, как работает емкостный датчик приближения, в каких задачах он применяется, как его правильно настроить и на что обратить внимание при выборе.

Принцип работы емкостного датчика

Чувствительный элемент датчика формирует электрическое поле перед торцом корпуса. Когда в это поле попадает объект с диэлектрической проницаемостью выше, чем у воздуха, емкость изменяется и генератор внутри датчика реагирует на это изменение и переключает выходной транзистор.

Ключевое отличие от индуктивного датчика: емкостной реагирует не только на металлы, но и на любые диэлектрические и проводящие материалы: воду, масло, пластик, дерево, зерно, порошки, стекло. Именно это делает его незаменимым для контроля уровня в емкостях и на конвейерах с неметаллическими объектами.

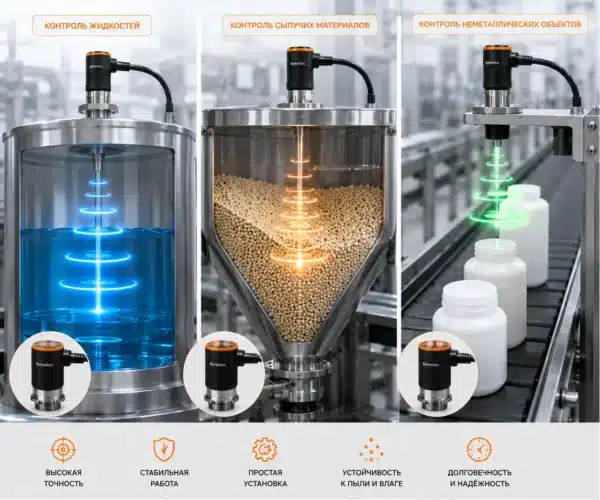

Где применяется емкостный датчик уровня

Контроль уровня жидкостей

Это самое распространенное применение. Датчик устанавливается снаружи на стенке резервуара или непосредственно внутрь, в зависимости от требований технологии.

Вариант без контакта с жидкостью особенно востребован там, где среда агрессивна (кислоты, щелочи, растворители), содержит взвеси или пенится. Датчик крепится к наружной стенке пластиковой или стеклянной емкости и обнаруживает уровень жидкости сквозь стенку. Это полностью исключает контакт с продуктом.

Для металлических резервуаров датчик монтируют через фланцевое или резьбовое соединение — торец чувствительного элемента выходит внутрь емкости.

Контроль уровня сыпучих материалов

Зерно, цемент, мука, сахар, гранулы пластика, древесная стружка — все эти материалы хорошо обнаруживаются емкостным датчиком. Датчик фиксирует, что бункер заполнен до определенного уровня, и подает сигнал на остановку загрузки.

В отличие от механических поплавков и вибрационных сигнализаторов уровня, емкостной датчик не имеет подвижных частей, не засоряется и не заклинивает при работе с липкими или влажными материалами.

Обнаружение неметаллических объектов

На конвейерных линиях емкостной датчик заменяет фотоэлектрический там, где оптика не справляется: прозрачные бутылки, пакеты с жидкостью, полупрозрачная упаковка. Для таких объектов фотоэлектрика требует специальных решений (поляризационный фильтр, лазерный луч), тогда как емкостной датчик обнаруживает их прямо.

Контроль наполненности упаковки

Датчик применяется для проверки: есть ли содержимое внутри закрытой упаковки. Например, наполнена ли коробка, есть ли жидкость в пластиковой бутылке, заполнен ли пакет с порошком. Это позволяет выявлять бракованные позиции на выходном контроле без вскрытия упаковки.

Емкостный датчик для пластиковой тары

Отдельная задача — контроль уровня и наличия содержимого через стенку пластикового контейнера, бака или трубы. Это типичная ситуация в пищевой, химической и фармацевтической промышленности: резервуары из полиэтилена, полипропилена, ПВХ, поликарбоната.

Здесь важна правильная настройка чувствительности: стенка емкости сама по себе создает небольшое изменение. Датчик нужно настроить так, чтобы он игнорировал пустую тару и срабатывал только при наличии содержимого.

Для работы через стенку рекомендуются датчики с регулируемой чувствительностью — это позволяет компенсировать толщину стенки и диэлектрические свойства материала емкости.

Как настроить емкостный датчик

Настройка емкостного датчика проще, чем кажется. Большинство промышленных моделей имеют один или два регулировочных потенциометра на корпусе.

Стандартная процедура.

1. Установите датчик в рабочее положение так, как он будет работать в реальных условиях.
2. Убедитесь, что в зоне обнаружения нет объекта (емкость пуста, конвейер свободен).
3. Подайте питание. Выходной светодиод должен быть погашен.
4. Если датчик сработал без объекта — уменьшите чувствительность (потенциометр по часовой стрелке для большинства моделей) до момента, когда выход отключится.
5. Поднесите или подайте объект обнаружения.
6. Плавно увеличивайте чувствительность до уверенного срабатывания.
7. Зафиксируйте положение потенциометра.

Если датчик работает через стенку емкости, добавьте промежуточный шаг: поднесите пустую тару и убедитесь, что датчик не реагирует на нее. Только после этого настраивайте срабатывание на заполненную емкость.

Важно: при настройке в производственных условиях учитывайте наличие рядом металлических конструкций, заземленных труб и других датчиков, они влияют на паразитную емкость и могут сместить точку срабатывания.

На что обратить внимание при выборе

• Расстояние срабатывания. Номинальное расстояние в паспорте указано для стандартного объекта (заземленная металлическая пластина). Для диэлектриков фактическое расстояние будет меньше в зависимости от диэлектрической проницаемости материала.
• Степень защиты. Для работы с жидкостями — не ниже IP67. Если датчик погружается в среду или работает под давлением воды — IP68 или IP69K.
• Материал корпуса. Для агрессивных сред (кислоты, щелочи, хлорсодержащие жидкости) нужна нержавеющая сталь SUS316L или фторопластовое покрытие. Никелированная латунь подходит для нейтральных сред.
• Логика выхода. NPN или PNP в зависимости от типа входа контроллера или ПЛК. Модели с переключаемой логикой (NO/NC) дают дополнительную гибкость.
• Диаметр корпуса. Стандартные размеры: Ø18 мм и Ø30 мм. Ø18 — для монтажа в стесненных условиях, Ø30 — для большего расстояния срабатывания.

Серия CR Autonics: емкостные датчики приближения

Autonics предлагает емкостные датчики серии CR в цилиндрическом корпусе. Серия включает модели диаметром Ø18 мм и Ø30 мм с расстоянием срабатывания 8 мм и 15 мм соответственно. Питание 12–24 В DC. Выпускаются исполнения NPN и PNP, с нормально открытым (NO) и нормально закрытым (NC) выходом, а также аналоговые версии.

Все модели имеют регулировку чувствительности, светодиодную индикацию срабатывания и кабельное подключение. Корпус — никелированная латунь.

Модели серии CR:

• CR18-8DP — Ø18 мм, 8 мм, PNP NO.
• CR18-8DN2 — Ø18 мм, 8 мм, NPN NC.
• CR18-8AO — Ø18 мм, 8 мм, аналоговый выход.
• CR18-8AC — Ø18 мм, 8 мм, аналоговый выход (ток).
• CR30-15AC — Ø30 мм, 15 мм, аналоговый выход (ток).

Часто задаваемые вопросы

Может ли емкостный датчик работать с агрессивными жидкостями: кислотами, щелочами?

Да, если выбрать модель с подходящим материалом корпуса. Для агрессивных сред используют датчики из нержавеющей стали SUS316L или с фторопластовым покрытием. Если датчик работает снаружи пластиковой емкости, контакта с жидкостью нет вообще — материал корпуса в этом случае не критичен, важна только степень защиты от внешней среды.

Чем емкостной датчик отличается от индуктивного? Когда выбирать каждый из них?

Индуктивный датчик реагирует только на металлы, он работает быстрее и не требует настройки чувствительности, но непригоден для диэлектриков. Емкостной обнаруживает любой материал с диэлектрической проницаемостью выше, чем у воздуха жидкости, пластик, дерево, сыпучие вещества. Если объект металлический, берите индуктивный. Если неметаллический или смешанный — емкостной.

Датчик срабатывает ложно,  реагирует на пустую емкость или влагу на стенке. Как исправить?

Это типичная ситуация при завышенной чувствительности или наличии конденсата на поверхности. Уменьшите чувствительность потенциометром до тех пор, пока датчик перестанет реагировать на помеху, затем плавно поднимайте до уверенного срабатывания на целевой объект. Если проблема конденсат, используйте модели с защитой от воздействия влаги или установите датчик так, чтобы его торец был защищен от прямого попадания воды.

Можно ли использовать емкостной датчик для обнаружения пузырьков воздуха или пены в жидкости?

Нет, это нецелесообразно. Пена и пузырьки имеют диэлектрическую проницаемость, близкую к воздуху, датчик их не различает. Для контроля пены применяют оптические или специализированные кондуктометрические датчики. Емкостной в этой задаче будет давать нестабильные результаты.
