Датчики и автоматика для термопластавтоматов и литья под давлением

Литье под давлением — один из самых требовательных к точности технологических процессов в переработке полимеров. Каждый цикл включает смыкание пресс-формы, впрыск расплава, выдержку под давлением, охлаждение и размыкание. Отклонение на любом этапе — брак, недолив или повреждение инструмента. Датчики и контроллеры следят за тем, чтобы каждый из этих этапов выполнялся точно и в нужное время.

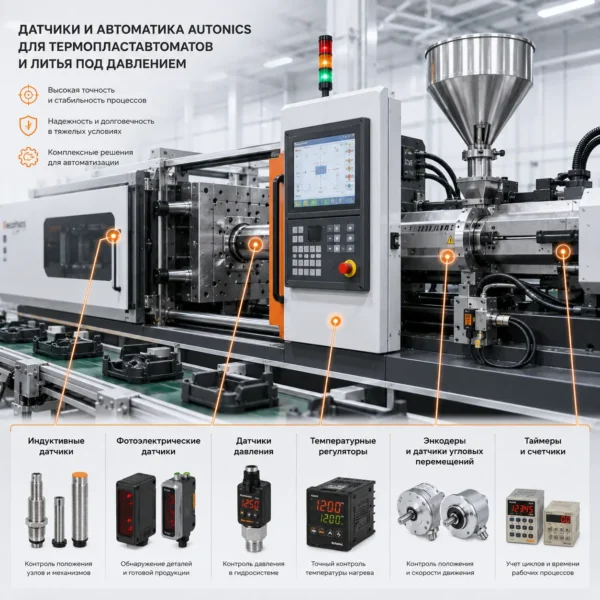

Цикл литья термопластавтоматом: где нужна автоматика

Прежде чем говорить о конкретных устройствах, полезно понять, в каких точках цикла литья термопластавтоматом возникает потребность в измерении и контроле.

• Смыкание и размыкание пресс-формы — механическое перемещение плит, которое нужно зафиксировать в крайних точках. Если датчик положения пресс-формы не подтверждает полное смыкание, впрыск не должен начинаться. Это базовое условие безопасности и качества.
• Впрыск и выдержка — температура расплава в цилиндре напрямую влияет на вязкость материала и качество заполнения формы. Контроль температуры литьевой машины ведется одновременно по нескольким зонам нагрева.
• Охлаждение — один из самых затратных по времени этапов, от которого зависит производительность. Таймер для термопластавтомата задает выдержку охлаждения и управляет моментом размыкания формы.
• Выталкивание детали — перемещение толкателей и съем детали также требуют контроля положения и временных задержек.

Датчик положения пресс-формы: что контролирует и как работает

Датчик положения пресс-формы решает задачу подтверждения крайних положений подвижной плиты: форма полностью сомкнута или полностью разомкнута. На большинстве термопластавтоматов эта функция реализована через индуктивный датчик приближения, установленный на механизме смыкания.

Принцип прост: датчик реагирует на металлический флажок или кулачок, закрепленный на подвижной части. Когда плита достигает крайнего положения, флажок входит в зону обнаружения датчика — выдается сигнал. Этот сигнал идет в систему управления машиной как подтверждение того, что механическое перемещение завершено.

Почему именно индуктивный датчик, а не, например, концевой выключатель? Потому что индуктивный не имеет подвижных контактов, не изнашивается от миллионов срабатываний и работает стабильно в условиях вибрации, масла и загрязнений — типичных для литьевого производства.

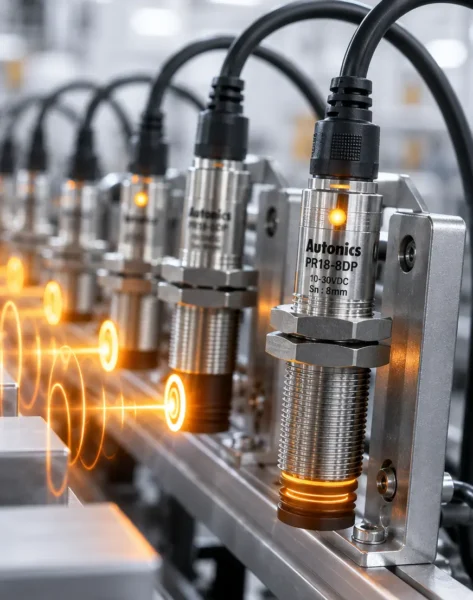

Для этой задачи хорошо подходят датчики серии PRD с увеличенным расстоянием срабатывания: до 25 мм для корпуса Ø30 мм. Увеличенная дистанция дает запас по монтажному допуску и снижает риск потери сигнала при износе направляющих.

Датчик закрытия пресс-формы: защита от аварийного впрыска

Датчик закрытия пресс-формы — более узкая задача, чем просто контроль положения. Его сигнал является условием разрешения впрыска: если форма не закрыта, машина не должна начинать подачу расплава.

На практике это реализуется одним из двух способов. Первый тот же индуктивный датчик в цепи блокировки: его сигнал NO (нормально открытый) замыкается при достижении плитой конечного положения и разрешает следующий шаг цикла. Второй — пара датчиков: один фиксирует полное смыкание, второй контролирует давление замка.

Для задач с жесткими требованиями к надежности рекомендуются датчики серии PR или PRD в металлическом корпусе с кабельным подключением и степенью защиты IP67 — влага, смазочные материалы и пыль им не страшны.

Контроль температуры литьевой машины: зоны нагрева и ПИД-регулирование

Контроль температуры литьевой машины- один из ключевых параметров, от которого зависит качество изделия. Цилиндр пластикации, как правило, разделен на несколько зон нагрева: зона загрузки, зона пластикации, переходная зона, зона у сопла. Каждая зона имеет свою уставку температуры и управляется независимо.

Температурный контроллер в паре с термопарой (чаще всего тип K или J) поддерживает заданный режим с помощью ПИД-алгоритма. Это важно: простое ON/OFF-управление дает колебания температуры ±5–10°C, тогда как ПИД обеспечивает точность ±1°C. Для таких материалов, как ПК, ПА, АБС или ПММА, отклонение в 10°C — это уже риск деградации полимера или недостаточной текучести.

Контроллер серии TCN от Autonics — хороший выбор для многозонных систем. Двойная индикация на дисплее позволяет одновременно видеть фактическую температуру и уставку. Корпус выполнен в стандартах DIN 48×48, 48×96 и 96×96 мм — монтируется в панель управления машиной без переработки посадочного места.

Для горячеканальных систем пресс-форм, где нагревателей может быть от 4 до 32 и более, применяются многоканальные решения или несколько независимых контроллеров на одной DIN-рейке.

Таймер для термопластавтомата: управление выдержками цикла

На термопластавтоматах с ручным или полуавтоматическим управлением таймер задает критические выдержки цикла: время охлаждения, задержку перед размыканием формы, паузу перед следующим впрыском. Неправильно выставленная выдержка охлаждения — самая частая причина деформации изделий при съеме.

В машинах со встроенным ЧПУ эти параметры задаются в программе. Но при модернизации устаревшего оборудования, при наладке вспомогательных устройств (манипуляторов, конвейеров, термостатов) или при добавлении дополнительных операций отдельный программируемый таймер оказывается удобным и экономичным решением.

• Серия ATN — аналоговые многофункциональные таймеры с круговой шкалой. Они устанавливаются на стандартную 8- или 11-контактную розетку, поддерживают несколько режимов работы (задержка включения, задержка выключения, циклический режим) и не требуют программирования — достаточно повернуть ручку. Это удобно для операторов, которые регулярно меняют параметры цикла при смене пресс-форм.
• Серия ATM — программируемые таймеры с ЖК-дисплеем. Если нужна точность до миллисекунды и возможность сохранить несколько профилей для разных пресс-форм, это правильный выбор.

Твердотельные реле: управление нагревателями без механического износа

Нагревательные элементы цилиндра термопластавтомата работают в режиме постоянного включения-выключения. Механическое реле при частоте коммутаций 5–10 раз в минуту выработает свой ресурс за несколько месяцев. Твердотельное реле (SSR) не имеет контактов, и оно коммутирует нагрузку полупроводниковым элементом, срок службы которого не зависит от числа переключений.

В связке «температурный контроллер + SSR» контроллер выдает управляющий сигнал (как правило, 12–24 В DC или импульсный выход), а реле коммутирует сеть 220–480 В на нагреватель. Такая схема надежнее и тише механических аналогов.

Список оборудования Autonics для термопластавтомата

• Серия PR — цилиндрические индуктивные датчики Ø8–30 мм, расстояние срабатывания 1,5–15 мм, питание 12–24 В DC и 110–220 В AC. Базовый выбор для контроля крайних положений плиты.
• Серия PRD — индуктивные датчики с увеличенным расстоянием срабатывания до 25 мм, IP67, питание 12–24 В DC. Используются там, где стандартное расстояние недостаточно из-за конструктивных ограничений монтажа.
• Серия TCN — ПИД-контроллеры с двойной индикацией (фактическая температура + уставка), корпус DIN 48×48–96×96 мм, питание 110–220 В AC и 12–24 В DC. Для многозонного контроля нагрева цилиндра пластикации.
• Серия TC — экономичные ПИД-контроллеры температуры, панельный монтаж, поддержка термопар K и J. Подходят для замены вышедших из строя контроллеров в существующих машинах.
• Серия ATN — аналоговые многофункциональные таймеры, установка на розетку 8/11 контактов, питание 12–24 В DC и 100–240 В AC. Несколько режимов работы, регулировка ручкой — для задания выдержек охлаждения и пауз цикла.
• Серия ATM — программируемые таймеры с ЖК-дисплеем, высокая точность выдержки. Для машин, где нужна точная настройка временных параметров под каждую пресс-форму.

Часто задаваемые вопросы и ответы

Какой датчик лучше использовать для контроля положения пресс-формы — индуктивный или концевой выключатель?

Для термопластавтомата предпочтительнее индуктивный датчик. Концевой выключатель имеет механические контакты, которые изнашиваются при интенсивной работе: при цикле 30–60 секунд за смену выполняется от 500 до 1000 срабатываний. Индуктивный датчик не имеет подвижных частей и рассчитан на десятки миллионов срабатываний. Он нечувствителен к вибрации и не боится масла и СОЖ.

Сколько зон нагрева нужно контролировать на типовом термопластавтомате?

На небольших машинах с усилием смыкания до 100 тонн, как правило, 3–4 зоны: три зоны цилиндра и зона сопла. На средних и крупных машинах зон может быть 5–7. Горячеканальная система пресс-формы добавляет от 2 до 32 независимых зон в зависимости от числа гнезд и конструкции коллектора. Для каждой зоны нужен отдельный контроллер или отдельный канал многоканального регулятора.

Можно ли заменить встроенный таймер термопластавтомата внешним устройством?

Да, при условии что внешний таймер корректно интегрируется в электрическую схему машины. Это распространенная практика при модернизации оборудования, когда встроенный таймер вышел из строя или не обеспечивает нужной точности. Серия ATM с точностью до 10 мс полностью закрывает требования большинства литьевых машин.

Нужно ли использовать твердотельное реле совместно с температурным контроллером или достаточно встроенного реле контроллера?

Встроенное реле большинства контроллеров рассчитано на ток 3–5 А — этого достаточно для нагревателей малой мощности. Для нагревательных элементов цилиндра мощностью 500–2000 Вт ток нагрузки значительно выше. В таких случаях контроллер управляет твердотельным реле через маломощный выход, а SSR коммутирует непосредственно нагреватель. Это продлевает ресурс контроллера и обеспечивает надежную коммутацию при высоких токах.
