Автоматизация деревообрабатывающего и мебельного производства: датчики и контроллеры для подачи, позиционирования и контроля

Деревообрабатывающее и мебельное производство — одна из тех отраслей, где точность и скорость работают в паре. Один неверно поданный щит ДСП, незафиксированная заготовка или неотрегулированная температура в сушильной камере  и брак, остановка линии, потеря времени. Автоматизация решает эти задачи системно: датчики, энкодеры и контроллеры берут на себя рутинный, но критически важный контроль за каждым этапом процесса.

Разберем, какие именно устройства применяются на деревообрабатывающих и мебельных предприятиях, для каких задач они подходят и на что обратить внимание при выборе.

Почему ручной контроль уже не работает?

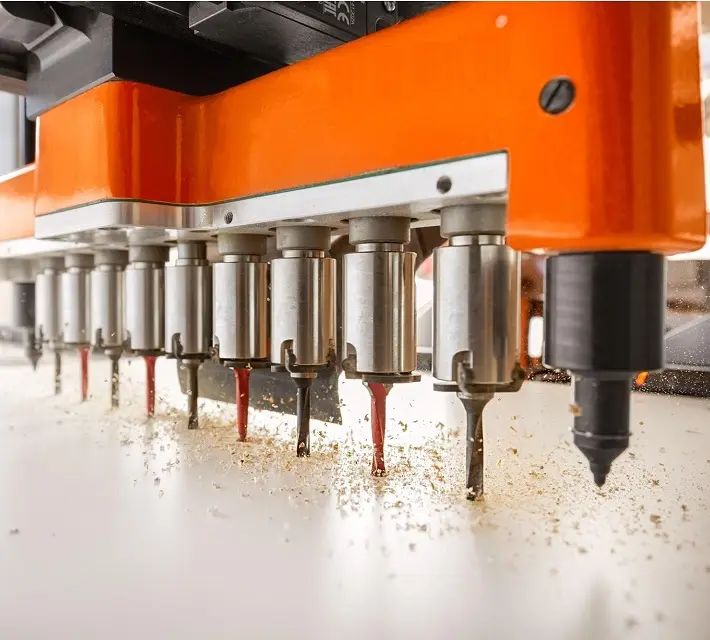

Современная мебельная фабрика — это не цех с ручными рубанками. Это высокоскоростные форматно-раскроечные станки, многопильные агрегаты, ЧПУ-центры и конвейерные линии, где детали движутся непрерывно. При скорости подачи 20–40 м/мин оператор физически не успевает реагировать на отклонения.

Именно поэтому датчики для деревообрабатывающего станка становятся не опцией, а необходимостью. Они работают быстрее человека, не устают и фиксируют каждое событие — наличие заготовки, ее положение, скорость подачи, температуру нагрева.

Подача заготовок: фотоэлектрические датчики и датчики наличия

Первый этап любого технологического процесса — подача материала. Здесь важно знать: есть ли заготовка на конвейере, правильно ли она ориентирована, не образовался ли затор.

Фотоэлектрический датчик для конвейера подачи решает все эти задачи. Принцип работы прост: излучатель посылает световой луч, приемник его регистрирует. Если заготовка пересекает луч — датчик выдает сигнал. На выходе контроллер получает информацию о том, что деталь прошла контрольную точку, и запускает следующий шаг цикла.

Для деревообрабатывающих производств особенно актуальны модели с режимом работы «на пересечение луча» — они надежно срабатывают даже при запыленности, характерной для работы с деревом. Фотоэлектрические датчики Autonics серий BA, BEN, BF работают в диапазоне расстояний от нескольких сантиметров до нескольких метров, что покрывает большинство задач на конвейерных линиях.

Датчик наличия заготовки — более узкоспециализированное решение. Он применяется в точках загрузки, перед режущим инструментом, на выходе из станка. Если заготовка не поступила вовремя — датчик сигнализирует системе управления, и станок не делает холостого хода.

Позиционирование: индуктивные датчики и энкодеры

Когда заготовка подана, ее нужно точно позиционировать — особенно если речь идет о фрезеровании пазов, сверлении отверстий под фурнитуру или раскрое по размеру.

Индуктивный датчик положения для станка

Индуктивный датчик реагирует на металлические объекты в зоне обнаружения. В деревообрабатывающем оборудовании его используют для контроля положения упоров, каретки, прижимных устройств и рабочих органов станка. Например, датчик фиксирует, что упор встал в нужное положение перед раскроем — и только после этого система разрешает подачу пильного диска.

Индуктивные датчики Autonics серий PR, CR, PRL отличаются компактным корпусом, защитой от вибрации и устойчивостью к металлической стружке и пыли. Это важно именно для деревообработки, где среда всегда агрессивна.

Энкодер для ЧПУ станка

Энкодер — это устройство обратной связи. Он преобразует угловое или линейное перемещение в электрические импульсы, которые контроллер ЧПУ использует для точного определения координат рабочего органа.

На фрезерном ЧПУ-центре энкодер стоит на каждой оси: X, Y, Z. Система постоянно получает данные о положении шпинделя и корректирует траекторию. Без энкодера ЧПУ работает «вслепую» — только по командам, без подтверждения фактического исполнения.

Autonics предлагает инкрементальные энкодеры серий E40, E50, E60 с разрешением от 10 до 3600 имп./об. и абсолютные энкодеры серии ENA, ENH — для задач, где критична точность даже после отключения питания.

Сушильные камеры: регулятор температуры

Сушка древесины — процесс, где стабильность температуры напрямую влияет на качество материала. Слишком быстрый нагрев вызывает растрескивание, слишком медленный — неэффективен экономически. Регулятор температуры для сушильной камеры поддерживает заданный режим автоматически, без участия оператора.

Температурный контроллер работает в паре с термопарой или терморезистором (RTD). Он сравнивает фактическую температуру с уставкой и управляет нагревательным элементом —  через твердотельное реле или силовой регулятор.

Контроллеры Autonics серий TK, TX, TC поддерживают PID-регулирование — алгоритм, который обеспечивает плавное поддержание температуры без колебаний и перегрева. Дополнительные выходы сигнализации предупреждают о выходе параметров за допустимые пределы.

Для больших сушильных камер с несколькими зонами нагрева удобны многоканальные регуляторы и регистраторы они ведут журнал температуры и позволяют анализировать процесс после завершения цикла.

Оптоволоконные датчики: там, где места мало

Некоторые узлы деревообрабатывающего оборудования не позволяют разместить стандартный корпусной датчик слишком мало пространства. Здесь выручают оптоволоконные датчики: сам усилитель устанавливается в удобном месте, а гибкое оптоволокно прокладывается в нужную точку.

Типичное применение — контроль наличия заготовки непосредственно у режущего инструмента, проверка правильности укладки деталей на паллету, обнаружение зазоров в пакете материала.

Датчик приближения

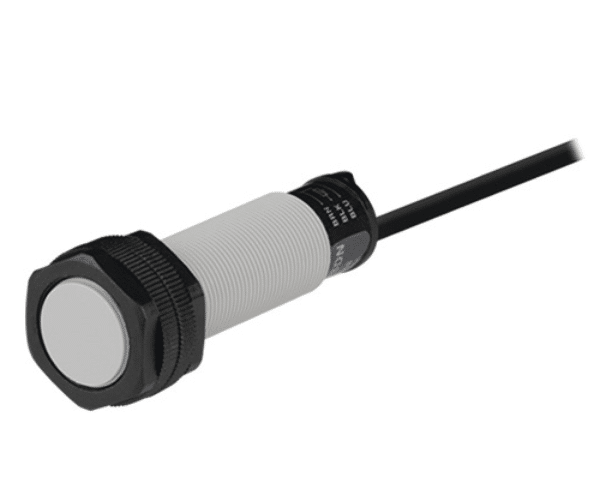

CR18-8DN

Что учесть при выборе датчиков для деревообработки

При выборе оборудования обратите внимание на следующее.

• Защита от пыли и стружки. Датчики должны иметь степень защиты не ниже IP67  особенно те, что установлены в зоне резания.
• Устойчивость к вибрации. Фрезерные и пильные станки создают значительную вибрацию. Выбирайте датчики с металлическим корпусом и виброустойчивым исполнением.
• Рабочий диапазон температур. Если датчик стоит рядом с сушильной камерой или нагревательным элементом, уточните допустимую температуру эксплуатации.
• Логика выхода. Убедитесь, что логика выхода датчика (NPN или PNP) совпадает с логикой входа контроллера. Это частая ошибка при самостоятельном подборе.
• Дистанция срабатывания. Для каждого применения она своя: для контроля наличия заготовки достаточно нескольких сантиметров, для контроля прохождения через ворота конвейера до нескольких метров.

Список оборудования Autonics для деревообработки и мебельного производства

Ниже конкретные серии и модели, которые применяются в задачах подачи, позиционирования, контроля и управления на деревообрабатывающих предприятиях.

• Серия PR — цилиндрические индуктивные датчики Ø8–30 мм с расстоянием срабатывания от 1,5 до 15 мм, питание 12–24 В DC и 110–220 В AC. Широкий типоряд по диаметру корпуса и дистанции срабатывания, подходит для большинства узлов станка.
• Емкостные датчики — обнаружение неметаллических объектов и сыпучих материалов
• Серия CR — цилиндрические емкостные датчики Ø18 и Ø30 мм, питание 12–24 В DC. Конкретные модели:
• CR18-8DN — Ø18 мм, 8 мм, NPN NO, 4 520 ₽. Базовая модель для контроля наличия заготовки или уровня в бункере.
• Серия BM — датчики общего назначения в трех исполнениях: диффузный (до 1 м), рефлекторный (до 3 м), сквозной (до 200 м). Один типоряд закрывает любую дистанцию на конвейере.
• Серия BA — диффузные датчики с увеличенным расстоянием срабатывания до 2 м, питание DC. Хорошо работают в запыленных условиях типичных для деревообработки.
• Серия E40S — инкрементальные энкодеры в корпусе Ø40 мм с выступающим валом Ø6 или Ø8 мм, питание 5 В или 12–24 В DC, разрешение от 10 до 3600 имп./об. Стандартный выбор для ЧПУ-фрезерных центров и раскроечных станков.
• Серия T3/T4 — температурные контроллеры с дисковыми переключателями уставки, панельный монтаж 48×48 мм. Поддерживают термопары типов K и J, RTD. Просты в настройке, не требуют программирования, удобны для сушильных камер с фиксированным режимом.

Часто задаваемые вопросы

Какие датчики лучше всего подходят для контроля подачи заготовок на деревообрабатывающем станке?

Для контроля подачи чаще всего используют фотоэлектрические датчики с режимом работы «на пересечение луча», они надежно обнаруживают объекты любого материала, включая дерево, ДСП и МДФ. Если нужно контролировать положение металлических элементов (упоров, кареток), применяют индуктивные датчики приближения. Выбор зависит от конкретного узла и расстояния обнаружения.

Зачем нужен энкодер на ЧПУ станке, если в нем уже есть шаговый двигатель?

Шаговый двигатель выполняет команды, но не подтверждает их исполнение. Под нагрузкой он может пропускать шаги — это приводит к накопленной погрешности. Энкодер обеспечивает обратную связь: контроллер знает фактическое положение рабочего органа и при необходимости корректирует его. Для ЧПУ с точностью обработки 0,1 мм и выше энкодер обязателен.

Как подобрать регулятор температуры для сушильной камеры?

Нужно определить тип датчика температуры (термопара или RTD), диапазон рабочих температур, тип нагревательного элемента и способ управления (реле, твердотельное реле или аналоговый выход). Если камера большая, рассмотрите многоканальные регуляторы или регистраторы с функцией управления. Autonics предлагает готовые решения для диапазонов от 0 до 400°C и от 0 до 1200°C.

Можно ли использовать одни и те же датчики на конвейере подачи и на выходе из станка?

Технически да, если характеристики совпадают. Но на практике условия работы в этих точках различаются: у режущего инструмента больше вибрации, пыли и теплового воздействия. Поэтому датчики у зоны резания лучше выбирать с более высокой степенью защиты и металлическим корпусом.
